Poligonal cerrada
La poligonación es uno de los
procedimientos topográficos más comunes. Las poligonales se usan generalmente
para establecer puntos de control y puntos de apoyo para el levantamiento de
detalles y elaboración de planos.
Una poligonal es una sucesión
de líneas quebradas conectadas entre sí en los vértices. El objetivo es
determinar la posición de cada uno de los vértices en un sistema de
coordenadas, para esto es necesario medir el ángulo horizontal en cada uno de
los vértices y la distancia horizontal entre vértices consecutivos.
La poligonal cerrada es en las cuáles el punto de inicio es el mismo punto de cierre, proporcionando control de cierre angular y lineal.
En este método se realiza el
siguiente procedimiento de campo, realizando todas las anotaciones necesarias
las cuales son: definición de la poligonal, señalando los puntos de estación,
estacionar el aparato en la primera estación, lanzar visual de espalda y de
frente, anotando los datos necesarios, pasar a la siguiente estación y repetir
la misma sistemática, cuidar especialmente las punterías, mirando a la base del
jalón antes de anotar los ángulos horizontales, es aconsejable realizar
lecturas en círculo directo y círculo inverso, para minimizar los errores y
cerrar la poligonal, comprobando al final que no queda ningún dato sin anotar.
Luego, se pasa al proceso de
oficina donde se resolverá la libreta topográfica, se realiza el volcado de
datos de campo y generación de ficheros de puntos y observaciones, la
compensación angular, compensación lineal, se obtienen las coordenadas de las
estaciones, se exporta el fichero de puntos a un formato de intercambio gráfico
para por último realizar el dibujo de la poligonal.

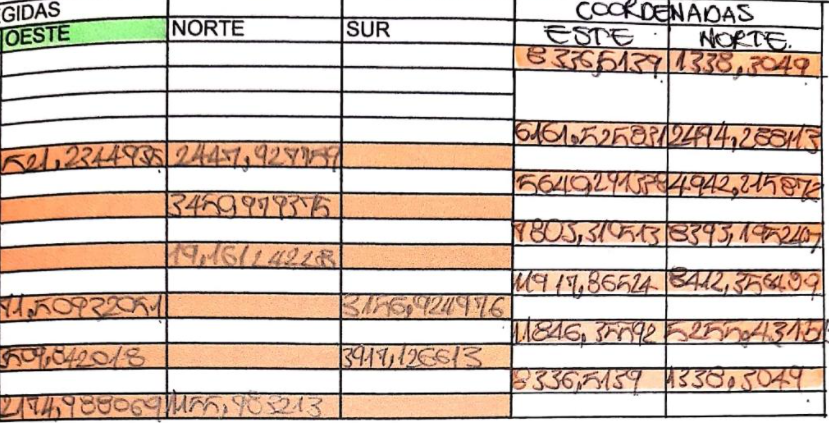

La libreta topográfica es como la que observamos en este momento, la columna 1 corresponde a la identificación del vértice o estación de la poligonal, la columna 2 a los valores de los acimuts corregidos. La columna 3 a las distancias de los lados, las columnas 4 y 5 corresponden a las proyecciones norte y este. En la columna 6 y 7 se realizan las correcciones para obtener las proyecciones corregidas en las columnas 8 y 9 y en las columnas 10 y 11 finalmente están las coordenadas de los detalles.
La cartera es de la siguiente manera:
Ahora veremos un ejemplo de la cartera:
Finalmente, con respecto a la bibliografía me basé en el libro manual de prácticas de topografía y cartografía de Jacinto Santamaría Peña Y Teófilo Sanz Méndez y en el libro de topografía plana de Leonardo Casanova ya que estos textos explican claramente este procedimiento y ofrecen ejemplos para dar a entender de una mejor manera.
